TARJETA MADRE O BOARD

QUE ES LA TARJETA MADRE O BOARD

La tarjeta madre, placa base o board es la tarjeta principal que permite la integración de todos los componentes de una computadora. Para esto, cuenta con un software básico conocido como BIOS, que le permite cumplir con sus funciones. La tarjeta madre alberga los conectores necesarios para el procesador, la memoria RAM, los puertos y el resto de las placas como: la tarjeta de vídeo o la tarjeta de red

  PARTES QUE COMPONEN LA BOARD

BIOS

Es un tipo de software muy básico que localiza el sistema operativo

en la memoria RAM, brinda una comunicación de muy bajo nivel y

configuración del hardware residente en nuestro ordenador.

El BIOS es un sistema básico de entrada y salida que normalmente

pasa inadvertido para el usuario final de computadoras. Este se

encarga de localizar el sistema operativo y cargarlo en la memoria RAM.

Posee un componente de hardware y otro de software, brinda una

interfaz generalmente de texto que permite configurar varias

opciones del hardware instalado en el PC.

 PCI Express

PCI Express permite intercambiar información entre dispositivos como tarjetas gráficas, de sonido o de red con el procesador de tu equipo.

CONECTORES IDE

El estándar IDE ha estado con nosotros casi toda la vida. Si has tenido una computadora en los últimos 10 años es casi imposible que no te hayas encontrado con uno de estos. Se ha utilizado tanto para la conexión de discos duros, como para los dispositivos ópticos, como las grabadoras o reproductores de CD y DVDs.

También es conocido como ATA (Advanced Technology Attachment) o PATA, esa P adicional significaba paralelo, para distinguirlo del estándar SATA. En realidad, los interfaces ATA son una evolución del estándar IDE. El cable de IDE básico tiene 40 conectores y permite conectar hasta dos dispositivos en el mismo dispositivo. Normalmente este cable surge de la placa base, que tiene integrada la controladora de disco duro.

Antiguamente se utilizaban placas discretas que conectadas a la placa base daban esta funcionalidad. Como ha ocurrido con otros tantos elementos ha pasado de ser tarjeta, después se convierte en un chip sobre la placa base llegando finalmente a estar totalmente integrado en el chipset.

CHIPSET

El chipset es el conjunto de circuitos que se encuentran sobre la placa base de tu PC. Su función más importante es la de conectar los distintos elementos que se encuentran en el interior de la caja del equipo, aunque no es la única.

El conjunto de chips o chipset, es un elemento formado por un determinado número de circuitos integrados en el que se han incluido la mayoría de los componentes que dotan a un ordenador de compatibilidad PC/AT a nivel hardware como, por ejemplo, el controlador de interrupciones, los controladores DMA, el chip temporizador, controladoras de disco duro, etc.

Mediante este elemento se han integrado en unos pocos componentes los que antes se encontraban un número de chips independientes relativamente elevado. Con el paso del tiempo, en el chipset se han ido incluyendo algunos nuevos tipos de dispositivos que han surgido con el avance tecnológico, como es el caso de los controladores de bus USB, el bus AGP, el bus PCI, funciones de administración de energía etc.

Este proceso de integración va a continuar en el futuro, por lo que durante el presente año aparecerán en el mercado conjuntos de chips que incluyen también a la tarjeta gráfica. Tanto Intel como VÍA Technologies y SIS están trabajando en productos de este tipo para microprocesadores tanto de tipo socket 7 cómo slot 1 o socket 370



CONECTORES
TECLADO RATON,USB(ATX)

El conector PS/2 o puerto PS/2 toma su nombre de la serie de ordenadores IBM Personal System/2 que es creada por IBM en 1987, y empleada para conectar teclados y ratones. Muchos de los adelantos presentados fueron inmediatamente adoptados por el mercado del PC, siendo este conector uno de los primeros.

La comunicación en ambos casos es serial (bidireccional en el caso del teclado), y controlada por microcontroladores situados en la placa madre. No han sido diseñados para ser intercambiados en caliente, y el hecho de que al hacerlo no suela ocurrir nada es más debido a que los microcontroladores modernos son mucho más resistentes a cortocircuitos en sus líneas de entrada/salida.

RANURAS DIMM 168C

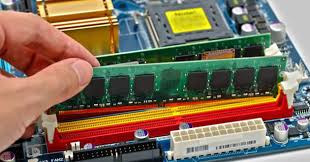

DIMM son las siglas de << Dual in- line Memory Module >> y que podemos traducir como Módulo de Memoria en línea doble. Son módulos de memoria RAM utilizados en ordenadores personales. Se trata de pequeños circuitos impresos que contienen chips de memoria que se conectan directamente en ranuras de la placa base.

los módulos DIMM son reconocibles extremadamente por poseer sus contactos o pines, separados en ambos lados, a diferencia de los SIMM que poseen los contactos de modo que los de un lado están unidos con los del otro.

Las memorias DIMM comenzaron a reemplazar a las SIMM como el tipo predominante de memoria cuando los microprocesadores Intel Pentium dominaron el mercado

Un DIMM puede comunicarse con el PC a 64 bits y algunos a 72 bits en vez de los 32 bits de los SIMMs.



CONECTORES SATA

Serial ATA o Sata lo cual significa (“Adjunto de Tecnología Avanzada de serie”), el cual realiza una interfaz de transferencia de datos entre la placa base y algunos dispositivos de almacenamiento, es decir, que ayuda a transmitir o transportar datos de la placa base a diversos dispositivos tales como el disco duro, lectores y grabadores de CD/DVD, o cualquier otro dispositivo de altas prestaciones que están aún siendo desarrollados. SATA proporciona mayores velocidades para el aprovechamiento cuando hay varias unidades, y de igual manera mayor longitud del cable de transmisión de datos y capacidad para conectar unidades ya que no requiere de apagar el ordenador sino puede hacer conexiones sin causar cortocircuito.









ZÓCALO

El zócalo (socket en inglés) es un sistema electrónico de soporte y conexión eléctrica instalado en la placa base que se usa para fijar y conectar el microprocesador.

Se utilizan en equipos de arquitectura, donde se busca que haya variedad de componentes permitiendo el cambio de la tarjeta o el integrado.

El zócalo va soldado sobre la placa de manera que tiene conexión eléctrica con los circuitos del circuito impreso. El procesador se monta de acuerdo a unos puntos de guía (borde de plástico, indicadores gráficos, pines o agujeros restantes) de manera que cada pin o contacto quede alineado con el respectivo punto del zócalo. Alrededor del área del zócalo, se definen espacios libres, se instalan elementos de sujeción y agujeros, que permiten la instalación de dispositivos de disipación de calor, de manera que el procesador quede entre el zócalo y esos disipadores.



PILA

Cuando contemplamos una motherboard, nos maravillamos con la concentración de componentes, el procesador central o hasta incluso por los disipadores de las memorias, pero casi nunca le prestamos atención a un pequeño componente de forma redonda, y que sin embargo juega un papel fundamental en las tareas que desempeña una computadora. Se trata de la batería o pila, elemento que permite que cada vez que encendemos la computadora, la configuración de arranque siempre se encuentre disponible.
